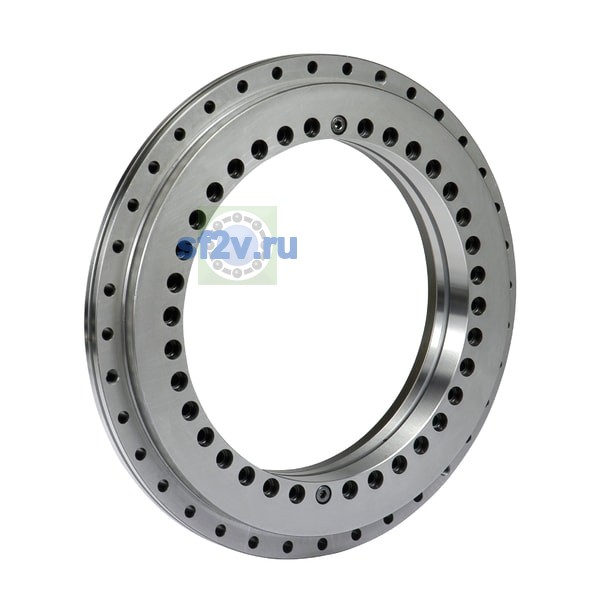

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
200 mm Bore diameter
Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
11 mm Inner ring (shaft washer) sinkhole
Размер N2: высота крепёжного паза или диаметр отверстий под штифтовой ключ / крепёжный болт.
7 mm Outer ring (housing washer) through hole
Наружный диаметр подшипника D
300 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
274 mm Shoulder diameter inner ring - large shoulder
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
7 mm Inner ring (shaft/locating washer) through hole
Ширина наружного кольца C
15 mm Outer ring (housing washer) width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
6.2 mm Inner ring (shaft washer) sinkhole depth
Болт размер
M6
Ориентировочный диаметр поворотного стола
500 mm
Размер
G M8
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
45 mm Height
Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
30 mm Distance
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
215 mm Inner ring (shaft/locating washer) hole pitch circle diameter
Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
285 mm Outer ring (housing washer) hole pitch circle diameter
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 0.6 mm Outer ring (housing washer) chamfer dimension
Размер r2: размер фаски наружного кольца / малого торца отверстия; в отдельных изделиях — фаска игольчатого ролика.
min. 0.3 mm Chamfer dimension
Угол между резьбовыми отверстиями
120 °
Число болтов пропущенный при позиция демонтажной резьбы
3, 120° apart
Число резьбовых отверстий
3
Шаг / делительный размер
α 7.5 °
