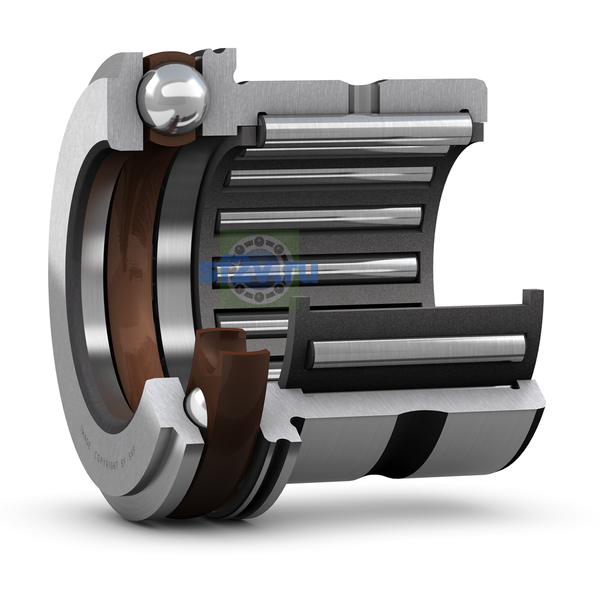

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
70 mm
70 mm Bore diameter of thrust part
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
95.2 mm Diameter of flange
Размер di: диаметр отверстия сопряжённого внутреннего кольца.
60 mm Bore diameter of associated inner ring
Наружный диаметр подшипника D
85 mm
85 mm Outside diameter
Размер Bi: ширина сопряжённого внутреннего кольца.
25 mm Width of associated inner ring
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
11 mm Distance side face to lubrication hole
Ширина
40 mm
Ширина наружного кольца C
40 mm Width
Диаметр под роликами Fw
70 mm Diameter under rollers
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 90.5 mm Diameter of shaft abutment
Размер F: диаметр внутреннего кольца или его дорожки качения.
70 mm Diameter of inner ring raceway
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 1 mm Radius of fillet
