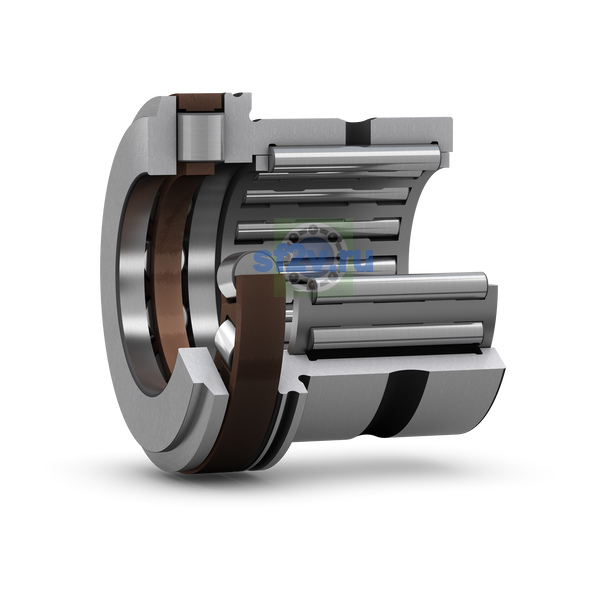

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
20 mm
20 mm Bore diameter of thrust part
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
35.1 mm Diameter of flange
Размер di: диаметр отверстия сопряжённого внутреннего кольца.
17 mm Bore diameter of associated inner ring
Наружный диаметр подшипника D
30 mm
30 mm Outside diameter
Размер Bi: ширина сопряжённого внутреннего кольца.
20 mm Width of associated inner ring
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
10.5 mm Distance side face to lubrication hole
Ширина
30 mm
Ширина наружного кольца C
30 mm Width
Диаметр под роликами Fw
20 mm Diameter under rollers
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 30.7 mm Diameter of shaft abutment
Размер F: диаметр внутреннего кольца или его дорожки качения.
20 mm Diameter of inner ring raceway
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.3 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.3 mm Radius of fillet
