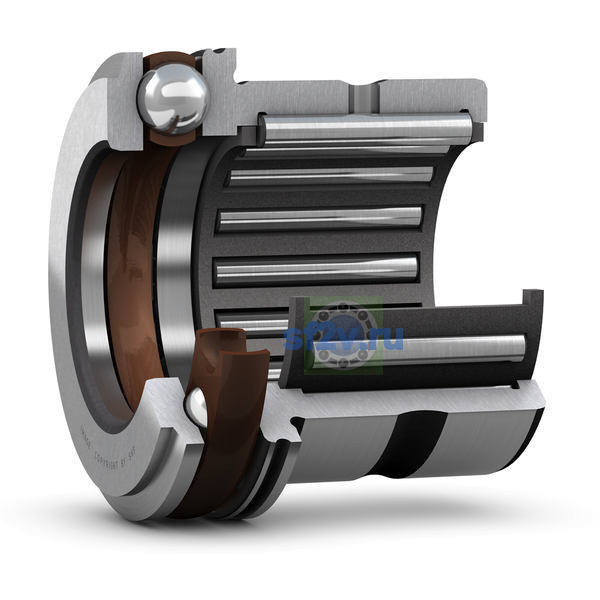

- Внутренний диаметр подшипника (диаметр отверстия d)
-
10 mm
10 mm Bore diameter of thrust part
- Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
-
24.1 mm Diameter of flange
- Размер di: диаметр отверстия сопряжённого внутреннего кольца.
-
7 mm Bore diameter of associated inner ring
- Наружный диаметр подшипника D
-
19 mm
19 mm Outside diameter
- Размер Bi: ширина сопряжённого внутреннего кольца.
-
16 mm Width of associated inner ring
- Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
-
6.5 mm Distance side face to lubrication hole
9 mm Width of thrust part
- Ширина
-
23 mm
- Ширина наружного кольца C
-
23 mm Width
- Диаметр под роликами Fw
-
10 mm Diameter under rollers
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
min. 19.7 mm Diameter of shaft abutment
- Размер F: диаметр внутреннего кольца или его дорожки качения.
-
10 mm Diameter of inner ring raceway
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 0.3 mm Chamfer dimension
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 0.3 mm Radius of fillet
- Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
-
max. 0.3 mm Radius of fillet
