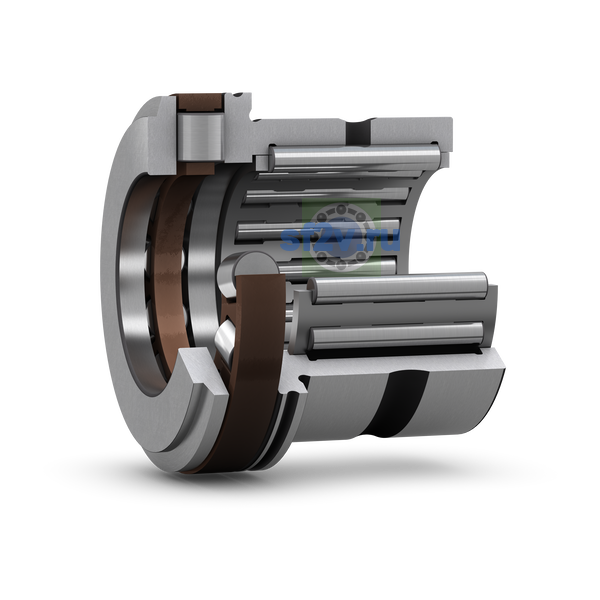

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
50 mm
50 mm Bore diameter of thrust part
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
70.2 mm Diameter of flange
Размер di: диаметр отверстия сопряжённого внутреннего кольца.
45 mm Bore diameter of associated inner ring
Наружный диаметр подшипника D
62 mm
62 mm Outside diameter
Размер Bi: ширина сопряжённого внутреннего кольца.
25 mm Width of associated inner ring
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
10 mm Distance side face to lubrication hole
Ширина
35 mm
Ширина наружного кольца C
35 mm Width
Диаметр под роликами Fw
50 mm Diameter under rollers
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 65.5 mm Diameter of shaft abutment
Размер F: диаметр внутреннего кольца или его дорожки качения.
50 mm Diameter of inner ring raceway
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.6 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.6 mm Radius of fillet
