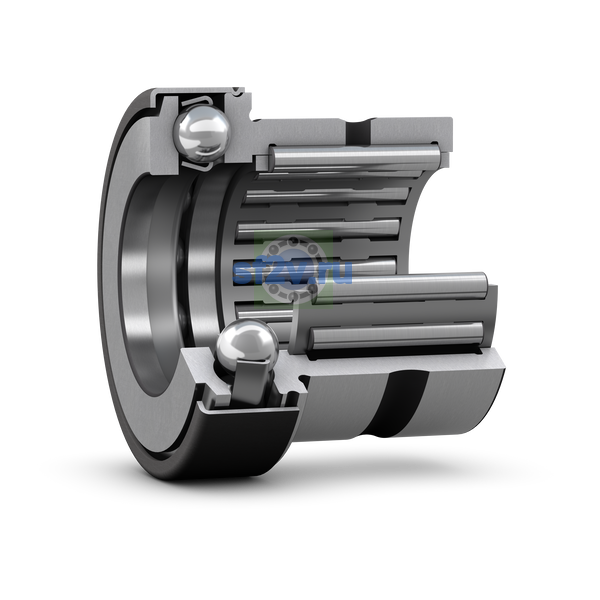

- Внутренний диаметр подшипника (диаметр отверстия d)
-
70 mm
70 mm Bore diameter of thrust part
- Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
-
96.5 mm Diameter of stamped steel cover
- Размер di: диаметр отверстия сопряжённого внутреннего кольца.
-
60 mm Bore diameter of associated inner ring
- Наружный диаметр подшипника D
-
85 mm
85 mm Outside diameter
- Размер Bi: ширина сопряжённого внутреннего кольца.
-
25 mm Width of associated inner ring
- Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
-
11 mm Distance side face to lubrication hole
18 mm Width of thrust part
- Ширина
-
40 mm
- Ширина наружного кольца C
-
40 mm Width
- Диаметр под роликами Fw
-
70 mm Diameter under rollers
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
min. 90.5 mm Diameter of shaft abutment
- Размер F: диаметр внутреннего кольца или его дорожки качения.
-
70 mm Diameter of inner ring raceway
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 1 mm Chamfer dimension
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 1 mm Radius of fillet
- Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
-
max. 1 mm Radius of fillet
