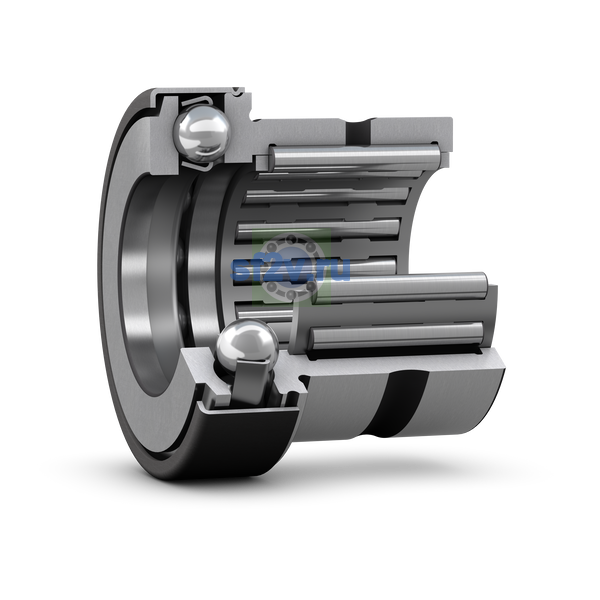

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
17 mm
17 mm Bore diameter of thrust part
Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
31.2 mm Diameter of stamped steel cover
Размер di: диаметр отверстия сопряжённого внутреннего кольца.
14 mm Bore diameter of associated inner ring
Наружный диаметр подшипника D
26 mm
26 mm Outside diameter
Размер Bi: ширина сопряжённого внутреннего кольца.
17 mm Width of associated inner ring
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
8 mm Distance side face to lubrication hole
Ширина
25 mm
Ширина наружного кольца C
25 mm Width
Диаметр под роликами Fw
17 mm Diameter under rollers
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 25.7 mm Diameter of shaft abutment
Размер F: диаметр внутреннего кольца или его дорожки качения.
17 mm Diameter of inner ring raceway
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.3 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.3 mm Radius of fillet
