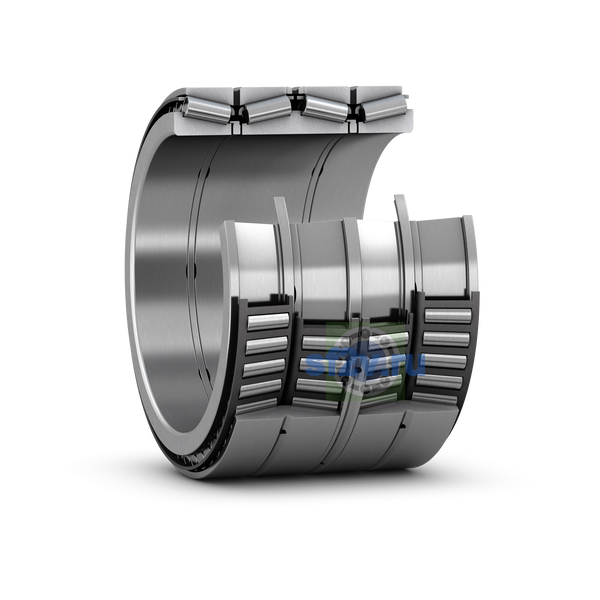

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
872.847 mm
872.847 mm Bore diameter (large diameter of tapered bore) mm
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 1 131 mm Abutment diameter housing
Наружный диаметр подшипника D
1 181.1 mm
1 181.1 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 998 mm Abutment diameter shaft
Общая ширина T
628.65 mm Total bearing width over outer rings
714.375 mm
Ширина B
714.375 mm Total bearing width over inner rings
Ширина, внутреннее кольцо
714.375 mm
Ширина, наружное кольцо
628.65 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 9.7 mm Inner ring radius (chamfer)
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1.5 mm Chamfer dimension outer ring
Тип отверстия
Tapered 1:12
