SKF

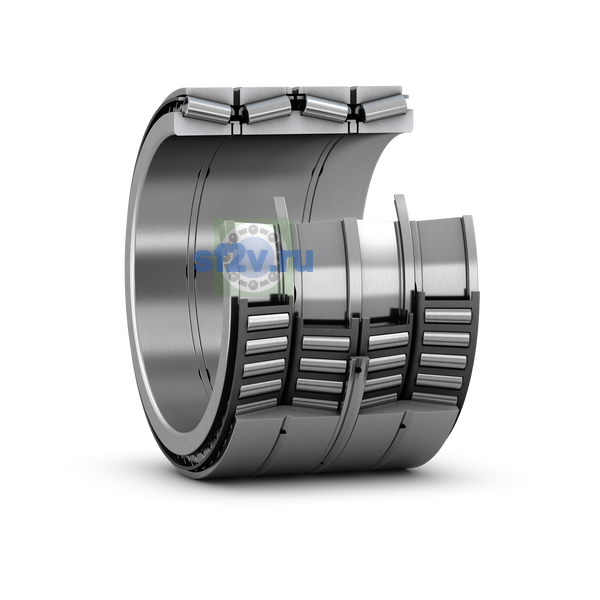

BT4B 334048/HA1

Name: BT4B 334048/HA1
Brand: SKF

d Внутренний диаметр 384,175 мм

D Наружный диаметр 546,1 мм

T Высота / ширина 437,96 мм

КатегорияДругие конические

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

34 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 384.175 mm 384.175 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.: ≈ 520 mm Abutment diameter housing
Наружный диаметр подшипника D: 546.1 mm 546.1 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: ≈ 455 mm Abutment diameter shaft
Общая ширина T: 384.175 mm Total bearing width over outer rings 437.96 mm
Ширина B: 437.96 mm Total bearing width over inner rings
Ширина, внутреннее кольцо: 437.96 mm
Ширина, наружное кольцо: 384.175 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 6.4 mm Inner ring radius (chamfer)
Тип отверстия: Cylindrical
Cylindrical

Нагрузки, скорости и ресурс

Базовая динамическая грузоподъёмность C: C 6 440 kN
6 440 kN
Базовая статическая грузоподъёмность C0: C0 16 600 kN
16 600 kN
Коэффициент упорной нагрузки: K 1.76
Предел усталостной нагрузки Cu / Pu: Pu 1 290 kN
Сравнительная осевая грузоподъёмность: CFa 278 kN
Сравнительная радиальная грузоподъёмность: CF 1 730 kN

Прочие характеристики

Вариант / особенность конструкции: TQI
Возможность повторного смазывания: Without
Граничный коэффициент e: e 0.33
Код eCl@ss: 23-05-09-10
Компоновка угол контакта (двухрядный подшипник): Not applicable
Масса: 321 kg
Масса подшипника: 321 kg
Наличие уплотнения: Without
Обозначение товара / номер изделия производителя: BT4B 334048/HA1
Подшипник часть: Complete bearing
Покрытие: Without
Расчётный коэффициент: Y0 2
Y2 3
Y1 2
Сепаратор: Sheet metal
Смазочный материал: None
Согласованная компоновка: No
Угол контакта: 12.5 °
Центрирующий / фиксирующий элемент, подшипник наружное кольцо: None
Число рядов: 4

BT4B 334048/HA1
