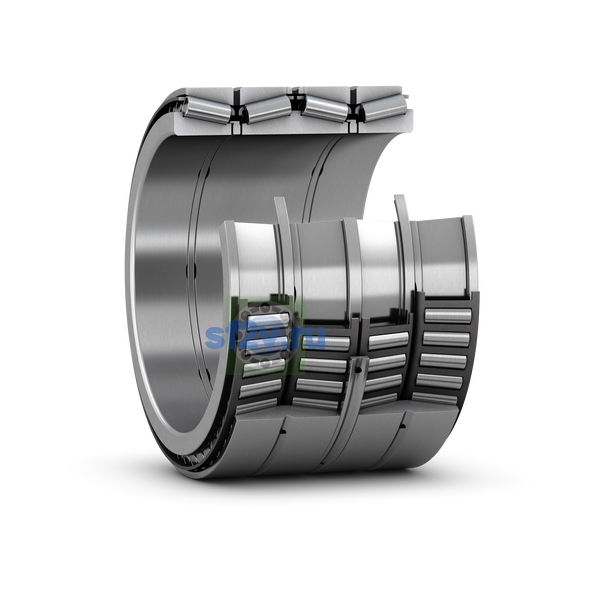

- Внутренний диаметр подшипника (диаметр отверстия d)
-
400 mm
400 mm Bore diameter
- Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
-
≈ 520 mm Abutment diameter housing
- Наружный диаметр подшипника D
-
540 mm
540 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 463 mm Abutment diameter shaft
- Общая ширина T
-
295 mm Total bearing width over outer rings
330 mm
- Ширина B
-
330 mm Total bearing width over inner rings
- Ширина, внутреннее кольцо
-
330 mm
- Ширина, наружное кольцо
-
295 mm
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 3.3 mm Inner ring radius (chamfer)
- Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
-
min. 1.5 mm Chamfer dimension outer ring
- Тип отверстия
-
Cylindrical
Cylindrical
