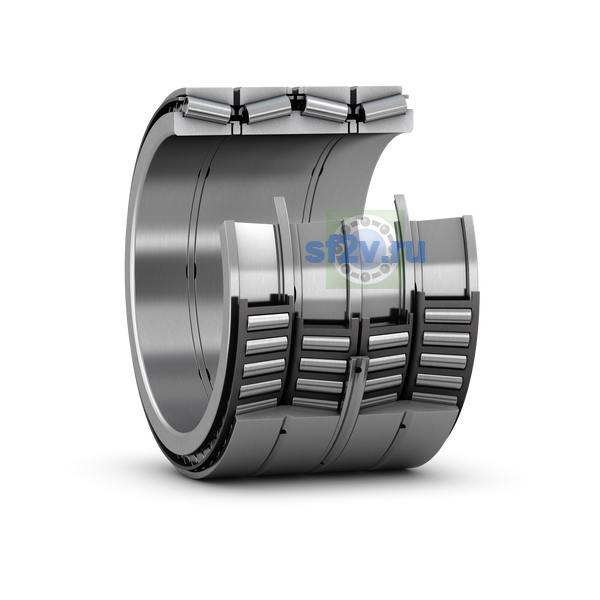

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
770 mm
770 mm Bore diameter (large diameter of tapered bore) mm
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 998 mm Abutment diameter housing
Наружный диаметр подшипника D
1 040 mm
1 040 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 900 mm Abutment diameter shaft
Общая ширина T
650 mm Total bearing width over outer rings
800 mm
Ширина B
800 mm Total bearing width over inner rings
Ширина, внутреннее кольцо
800 mm
Ширина, наружное кольцо
650 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3 mm Inner ring radius (chamfer)
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 3 mm Chamfer dimension outer ring
Тип отверстия
Tapered 1:12
