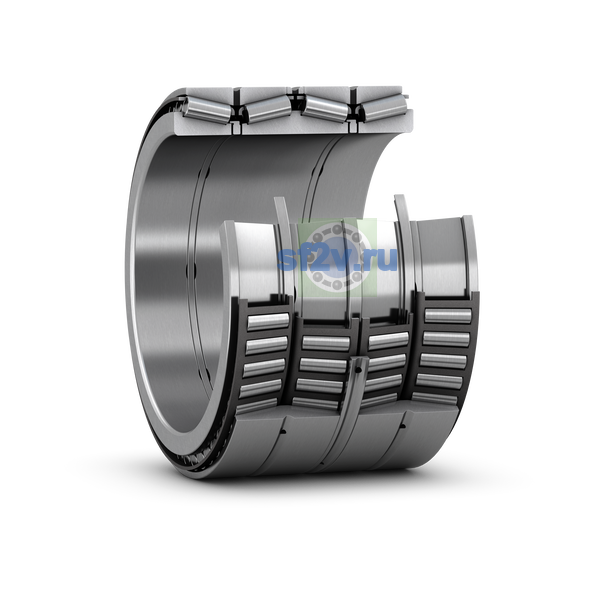

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
431.8 mm
431.8 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 550 mm Abutment diameter housing
Наружный диаметр подшипника D
571.5 mm
571.5 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 499 mm Abutment diameter shaft
Общая ширина T
320.675 mm Total bearing width over outer rings
366.713 mm
Ширина B
366.713 mm Total bearing width over inner rings
Ширина, внутреннее кольцо
366.713 mm
Ширина, наружное кольцо
320.675 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 6.4 mm Inner ring radius (chamfer)
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1.5 mm Chamfer dimension outer ring
Тип отверстия
Cylindrical
