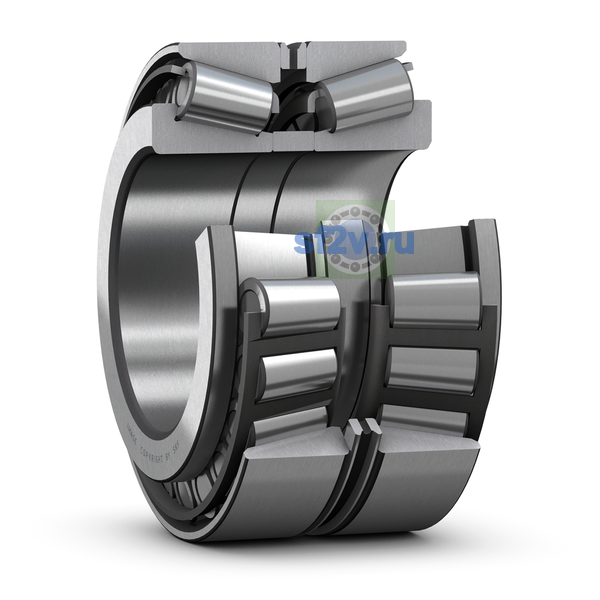

- Внутренний диаметр подшипника (диаметр отверстия d)
-
190 mm
190 mm Bore diameter
- Наружный диаметр подшипника D
-
260 mm
260 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 227.49 mm Shoulder diameter of inner ring
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
min. 251 mm Diameter of shaft abutment
- Общая ширина T
-
102 mm Total width
102 mm
- Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
-
6.5 mm Width of lubrication groove
- Размер Cb: минимальная ширина свободного пространства в корпусе со стороны малого торца.
-
min. 11 mm Minimum width of space required in housing on small side face
- Размер l: ширина дистанционного кольца.
-
12 mm Width of spacer ring
- Ширина наружного кольца C
-
80 mm Width of outer rings
- Ширина, внутреннее кольцо
-
102 mm
- Ширина, наружное кольцо
-
80 mm
- Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
-
121.776 mm Distance between pressure points
- Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
-
min. 204 mm Diameter of shaft abutment
- Размер K: диаметр смазочного или крепёжного отверстия.
-
5 mm Diameter of lubrication hole
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 2.5 mm Chamfer dimension
- Размер r5: размер фаски.
-
min. 0.6 mm Chamfer dimension
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 2.5 mm Radius of fillet
- Размер rc: радиус галтели.
-
max. 0.6 mm Radius of fillet
- Тип отверстия
-
Cylindrical
