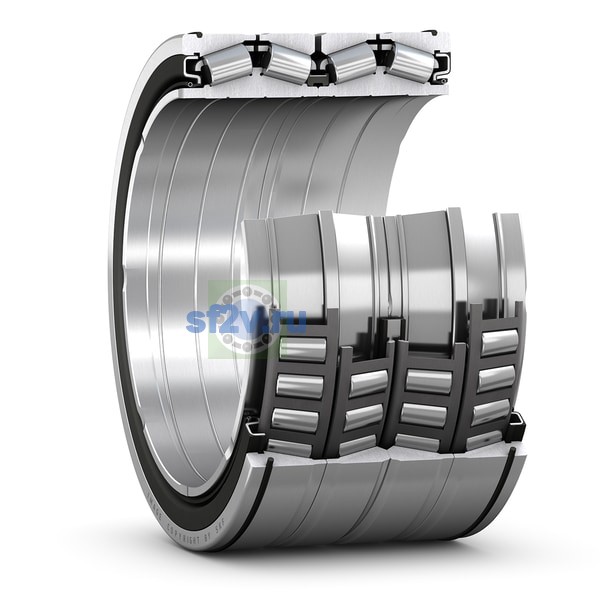

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
343.052 mm
343.052 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 420 mm Abutment diameter housing
Наружный диаметр подшипника D
457.098 mm
457.098 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 362 mm Abutment diameter shaft
Общая ширина T
254 mm Total bearing width over outer rings
254 mm
Ширина B
254 mm Total bearing width over inner rings
Ширина, внутреннее кольцо
254 mm
Ширина, наружное кольцо
254 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1 mm Chamfer dimension inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 3.3 mm Outer ring radius (chamfer)
Тип отверстия
Cylindrical with helical groove
