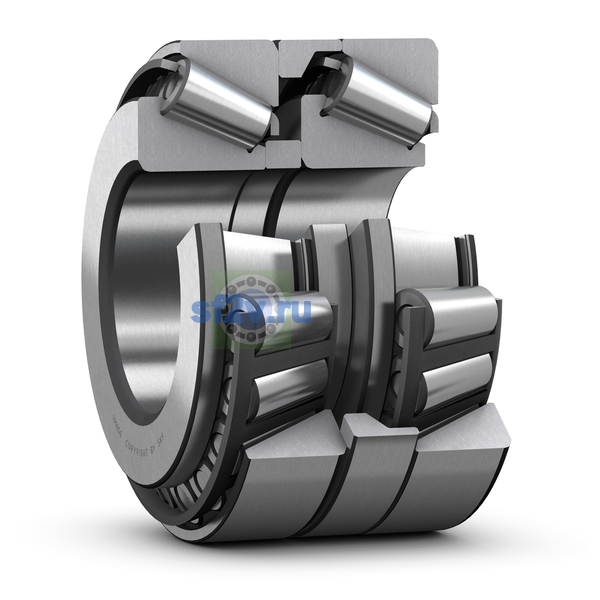

- Внутренний диаметр подшипника (диаметр отверстия d)
-
50 mm
50 mm Bore diameter
- Наружный диаметр подшипника D
-
105 mm
105 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 81.3 mm Shoulder diameter of inner ring
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
min. 100 mm Diameter of housing abutment
- Общая ширина T
-
69 mm Total width
69 mm
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
min. 4 mm Minimum width of space required in housing on large side face
- Размер Cb: минимальная ширина свободного пространства в корпусе со стороны малого торца.
-
min. 10 mm Minimum width of space required in housing on small side face
- Ширина B
-
66 mm Width of inner rings
- Ширина наружного кольца C
-
59 mm Width of outer rings
- Ширина, внутреннее кольцо
-
66 mm
- Ширина, наружное кольцо
-
59 mm
- Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
-
37 mm Distance between pressure points
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
max. 60 mm Diameter of shaft abutment
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
max. 94 mm Diameter of housing abutment
min. 78 mm Diameter of housing abutment
- Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
-
min. 62 mm Diameter of shaft abutment
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 3 mm Chamfer dimension
- Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
-
min. 3 mm Chamfer dimension
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 3 mm Radius of fillet
- Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
-
max. 3 mm Radius of housing fillet
- Тип отверстия
-
Cylindrical
