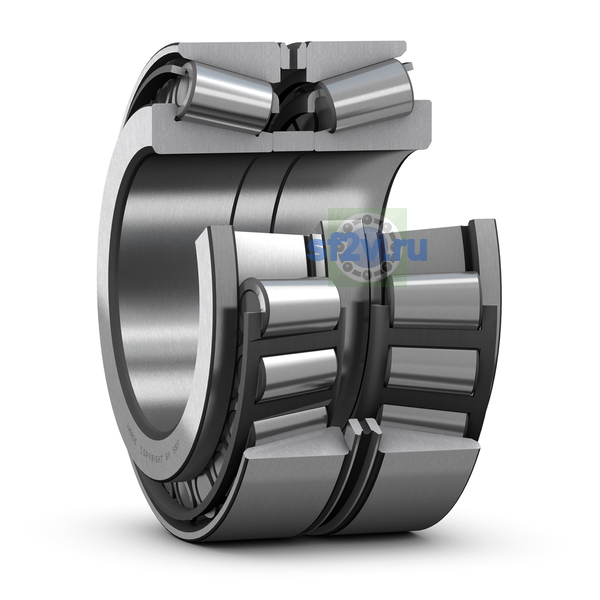

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
180 mm
180 mm Bore diameter
Наружный диаметр подшипника D
280 mm
280 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 230.2 mm Shoulder diameter of inner ring
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
min. 267 mm Diameter of shaft abutment
Общая ширина T
150 mm Total width
150 mm
Размер Cb: минимальная ширина свободного пространства в корпусе со стороны малого торца.
min. 16 mm Minimum width of space required in housing on small side face
Размер l: ширина дистанционного кольца.
22 mm Width of spacer ring
Ширина наружного кольца C
118 mm Width of outer rings
Ширина, внутреннее кольцо
150 mm
Ширина, наружное кольцо
118 mm
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 195.5 mm Diameter of shaft abutment
Размер K: диаметр смазочного или крепёжного отверстия.
0 mm Diameter of lubrication hole
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3 mm Chamfer dimension
Размер r5: размер фаски.
min. 1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 3 mm Radius of fillet
Размер rc: радиус галтели.
max. 1 mm Radius of fillet
Тип отверстия
Cylindrical
