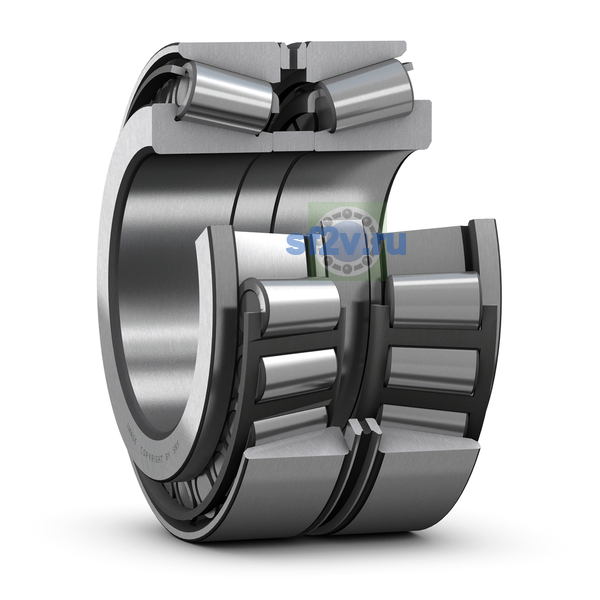

- Внутренний диаметр подшипника (диаметр отверстия d)
-
30 mm
30 mm Bore diameter
- Наружный диаметр подшипника D
-
62 mm
62 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 45.3 mm Shoulder diameter of inner ring
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
min. 57 mm Diameter of shaft abutment
- Общая ширина T
-
40 mm Total width
40 mm
- Размер Cb: минимальная ширина свободного пространства в корпусе со стороны малого торца.
-
min. 3 mm Minimum width of space required in housing on small side face
- Размер l: ширина дистанционного кольца.
-
5.5 mm Width of spacer ring
- Размер t: ширина смазочной канавки.
-
1.625 mm Width of lubrication groove
- Ширина наружного кольца C
-
33.5 mm Width of outer rings
- Ширина, внутреннее кольцо
-
40 mm
- Ширина, наружное кольцо
-
33.5 mm
- Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
-
32.785 mm Distance between pressure points
- Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
-
min. 37 mm Diameter of shaft abutment
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 1 mm Chamfer dimension
- Размер r5: размер фаски.
-
min. 0.3 mm Chamfer dimension
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 1 mm Radius of fillet
- Размер rc: радиус галтели.
-
max. 0.3 mm Radius of fillet
- Тип отверстия
-
Cylindrical
