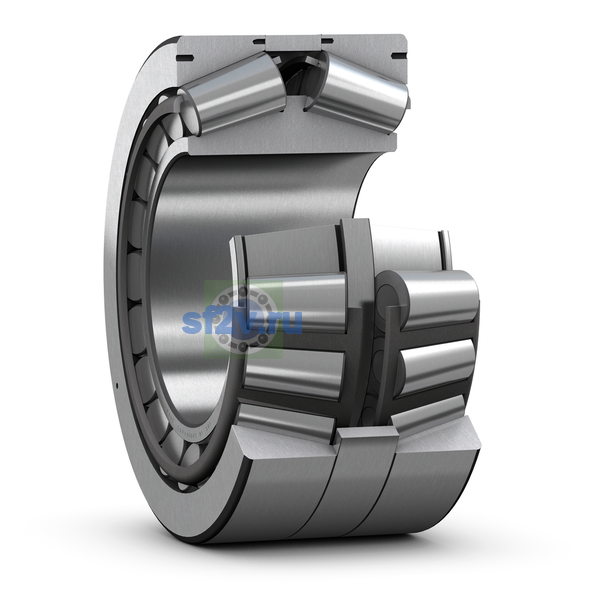

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
384.175 mm
384.175 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 484 mm Diameter of housing abutment
Наружный диаметр подшипника D
546.1 mm
546.1 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 417 mm Diameter of shaft abutment
Общая ширина T
193.675 mm Total width
193.675 mm
Ширина B
193.675 mm Width of inner ring
Ширина, внутреннее кольцо
193.675 mm
Ширина, наружное кольцо
193.675 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3.3 mm Chamfer dimension of inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 6.4 mm Chamfer dimension of outer ring
Тип отверстия
Cylindrical with helical groove
