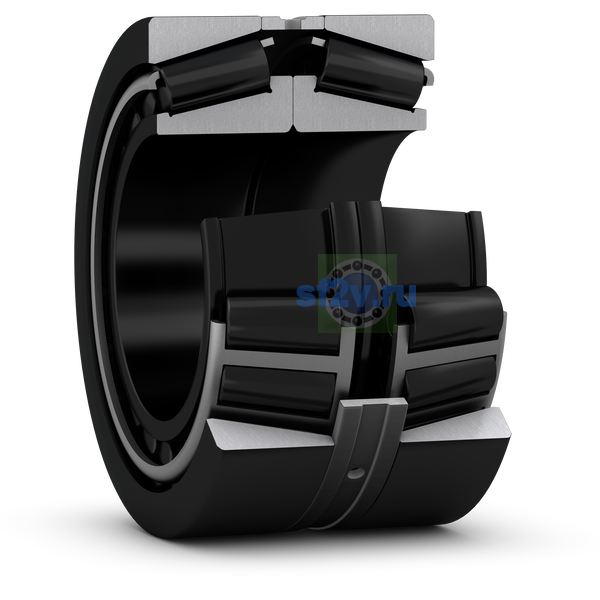

Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
17 mm Width of lubrication groove
Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
min. 9 mm Minimum width of space required in housing on large side face
Ширина, внутреннее кольцо
152 mm
Ширина, наружное кольцо
152 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 344 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 423.5 mm Diameter of housing abutment
min. 402 mm Diameter of housing abutment
Размер K: диаметр смазочного или крепёжного отверстия.
15 mm Diameter of lubrication hole
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 3 mm Chamfer dimension
Размер r5: размер фаски.
min. 1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
