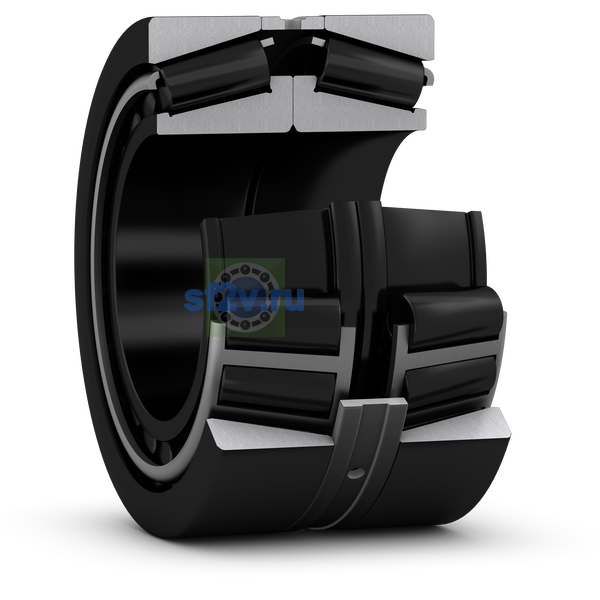

Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
18 mm Width of lubrication groove
Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
min. 10 mm Minimum width of space required in housing on large side face
Ширина, внутреннее кольцо
152 mm
Ширина, наружное кольцо
152 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 362 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 443.5 mm Diameter of housing abutment
min. 421 mm Diameter of housing abutment
Размер K: диаметр смазочного или крепёжного отверстия.
16 mm Diameter of lubrication hole
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 3 mm Chamfer dimension
Размер r5: размер фаски.
min. 1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
