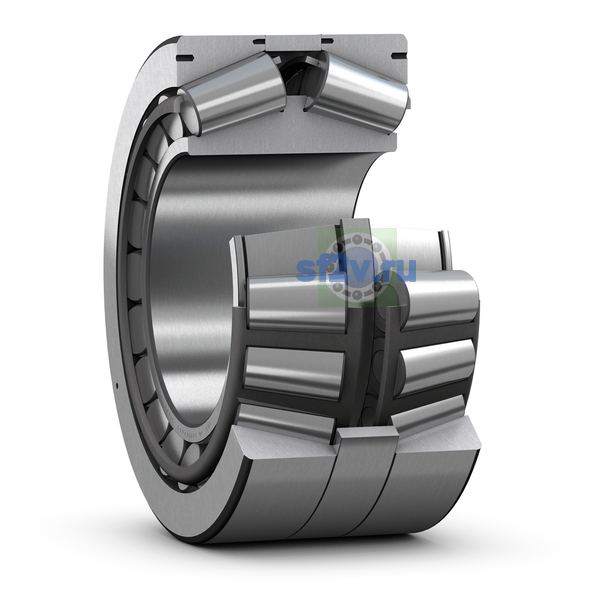

- Внутренний диаметр подшипника (диаметр отверстия d)
-
380 mm
380 mm Bore diameter
- Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
-
≈ 474 mm Diameter of housing abutment
- Наружный диаметр подшипника D
-
560 mm
560 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 420 mm Diameter of shaft abutment
- Общая ширина T
-
200 mm Total width
200 mm
- Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
-
51.3 mm Inner ring locating slot width
- Ширина B
-
200 mm Width of inner ring
- Ширина, внутреннее кольцо
-
200 mm
- Ширина, наружное кольцо
-
200 mm
- Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
-
31.75 mm Inner ring locating slot depth
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 5 mm Chamfer dimension of inner ring
- Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
-
min. 5 mm Chamfer dimension of outer ring
- Тип отверстия
-
Cylindrical
Cylindrical
