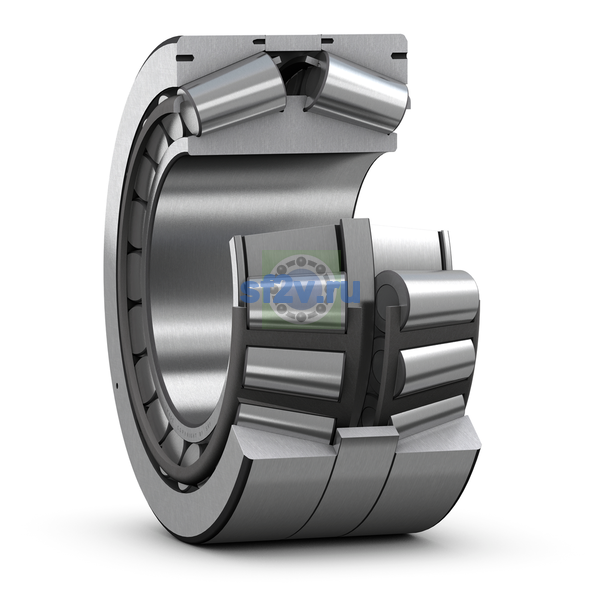

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
635 mm
635 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 789 mm Diameter of housing abutment
Наружный диаметр подшипника D
939.8 mm
939.8 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 696 mm Diameter of shaft abutment
Общая ширина T
304.8 mm Total width
304.8 mm
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
70.3 mm Inner ring locating slot width
Ширина B
304.8 mm Width of inner ring
Ширина, внутреннее кольцо
304.8 mm
Ширина, наружное кольцо
304.8 mm
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
50.8 mm Inner ring locating slot depth
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3.3 mm Chamfer dimension of inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 6.4 mm Chamfer dimension of outer ring
Тип отверстия
Cylindrical
