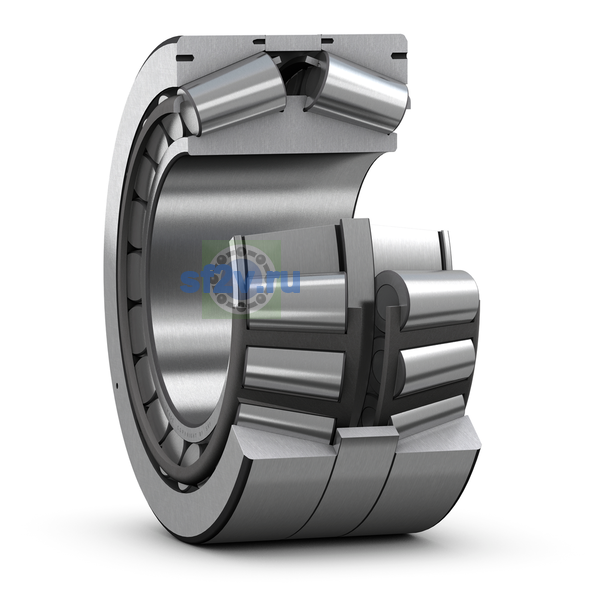

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
300 mm
300 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 377 mm Diameter of housing abutment
Наружный диаметр подшипника D
440 mm
440 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 340 mm Diameter of shaft abutment
Общая ширина T
105 mm Total width
105 mm
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
32.1 mm Inner ring locating slot width
Ширина B
105 mm Width of inner ring
Ширина, внутреннее кольцо
105 mm
Ширина, наружное кольцо
105 mm
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
22.225 mm Inner ring locating slot depth
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 4 mm Chamfer dimension of inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 4 mm Chamfer dimension of outer ring
Тип отверстия
Cylindrical
