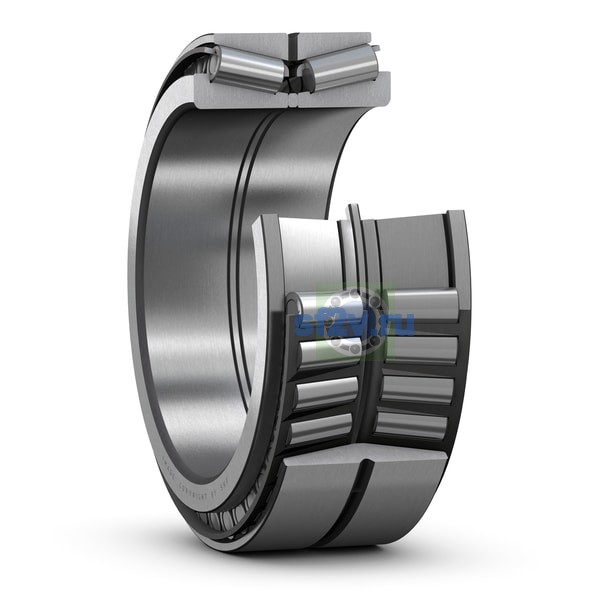

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
415.925 mm
415.925 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 563 mm Diameter of housing abutment
Наружный диаметр подшипника D
590.55 mm
590.55 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 497 mm Diameter of shaft abutment
Общая ширина T
244.475 mm Total width
244.475 mm
Ширина наружного кольца C
193.675 mm Width of outer ring
Ширина, внутреннее кольцо
244.475 mm
Ширина, наружное кольцо
193.675 mm
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
225 mm Distance between pressure points
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 6.4 mm Chamfer dimension of inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1.5 mm Chamfer dimension of outer ring
Тип отверстия
Cylindrical
