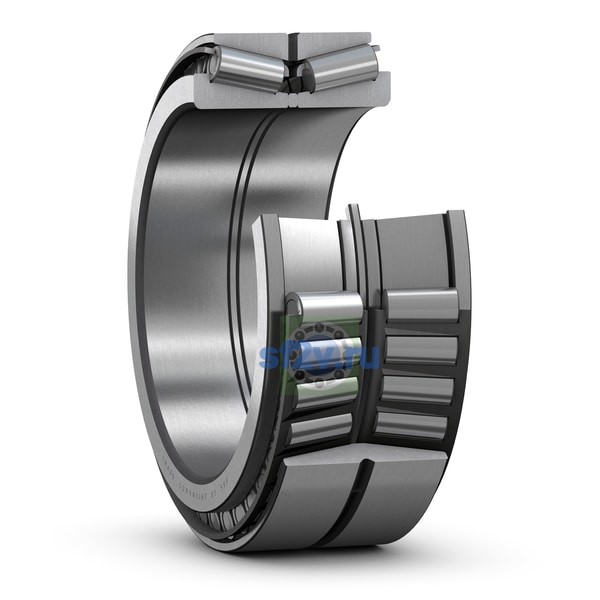

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
558.8 mm
558.8 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 707 mm Diameter of housing abutment
Наружный диаметр подшипника D
736.6 mm
736.6 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 640 mm Diameter of shaft abutment
Общая ширина T
225.425 mm Total width
225.425 mm
Ширина наружного кольца C
177.8 mm Width of outer ring
Ширина, внутреннее кольцо
225.425 mm
Ширина, наружное кольцо
177.8 mm
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
255 mm Distance between pressure points
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 6.4 mm Chamfer dimension of inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1.5 mm Chamfer dimension of outer ring
Тип отверстия
Cylindrical
