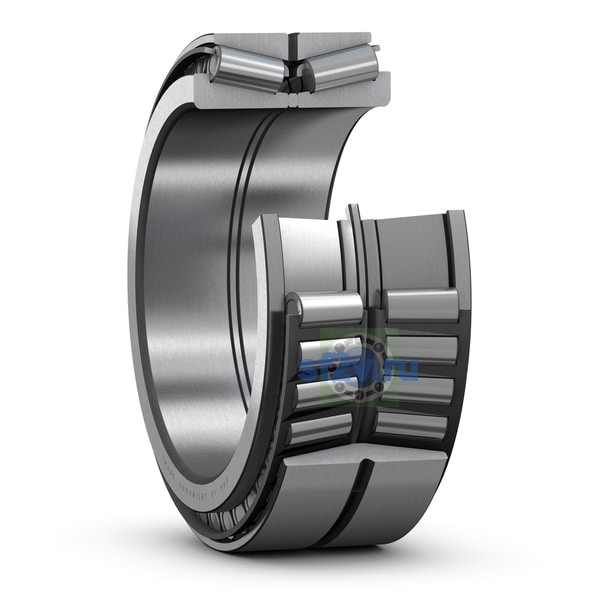

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
228.6 mm
228.6 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 456 mm Diameter of housing abutment
Наружный диаметр подшипника D
488.95 mm
488.95 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 400 mm Diameter of shaft abutment
Общая ширина T
254 mm Total width
203.2 mm
Ширина наружного кольца C
152.4 mm Width of outer ring
Ширина, внутреннее кольцо
254 mm
Ширина, наружное кольцо
152.4 mm
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
326.405 mm Distance between pressure points
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 6.4 mm Chamfer dimension of inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1.5 mm Chamfer dimension of outer ring
Тип отверстия
Cylindrical
