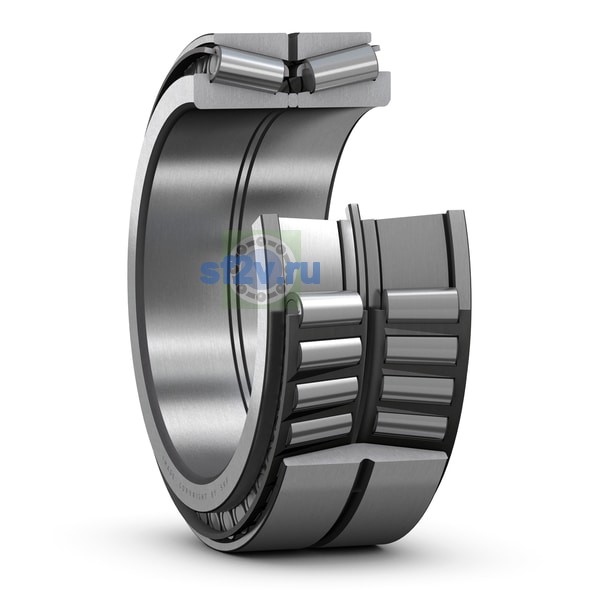

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
360 mm
360 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 462 mm Diameter of housing abutment
Наружный диаметр подшипника D
480 mm
480 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 414 mm Diameter of shaft abutment
Общая ширина T
160 mm Total width
160 mm
Ширина наружного кольца C
128 mm Width of outer ring
Ширина, внутреннее кольцо
160 mm
Ширина, наружное кольцо
128 mm
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
169 mm Distance between pressure points
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3 mm Chamfer dimension of inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1 mm Chamfer dimension of outer ring
Тип отверстия
Cylindrical
