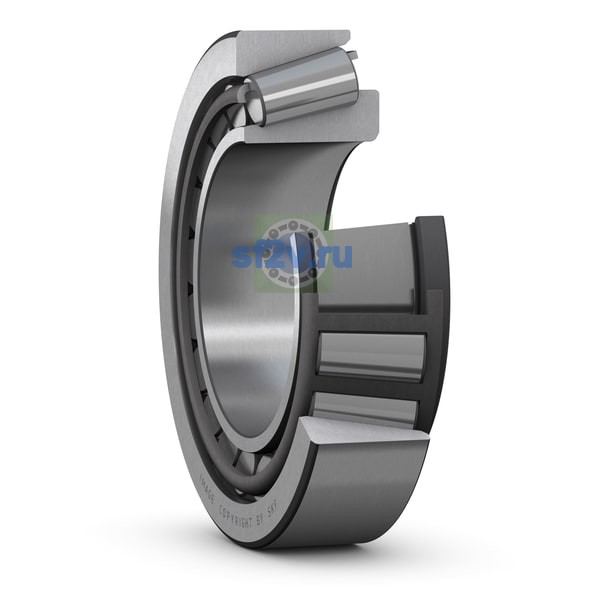

- Внутренний диаметр подшипника (диаметр отверстия d)
-
100 mm
100 mm Bore diameter
- Наружный диаметр подшипника D
-
215 mm
215 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 158.61 mm Shoulder diameter of inner ring
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
min. 202 mm Diameter of housing abutment
- Общая ширина T
-
56.5 mm Total width
56.5 mm
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
min. 7 mm Minimum width of space required in housing on large side face
- Размер Cb: минимальная ширина свободного пространства в корпусе со стороны малого торца.
-
min. 21.5 mm Minimum width of space required in housing on small side face
- Ширина B
-
51 mm Width of inner ring
- Ширина наружного кольца C
-
35 mm Width of outer ring
- Ширина, внутреннее кольцо
-
51 mm
- Ширина, наружное кольцо
-
35 mm
- Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
-
64.953 mm Distance side face to pressure point
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
max. 121 mm Diameter of shaft abutment
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
max. 202.5 mm Diameter of housing abutment
min. 168 mm Diameter of housing abutment
- Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
-
min. 116 mm Diameter of shaft abutment
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 4 mm Chamfer dimension of inner ring
- Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
-
min. 3 mm Chamfer dimension of outer ring
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 4 mm Radius of shaft fillet
- Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
-
max. 3 mm Radius of housing fillet
- Серия размеров
-
7GB
- Тип отверстия
-
Cylindrical
