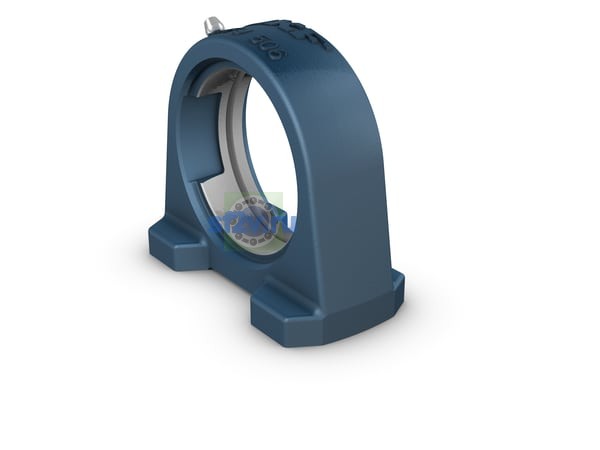

Технические данные
Все свойства
33 свойств
Размеры и геометрия
19
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
84 mm Overall length
Корпус общая ширина
38 mm
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
38 mm Base width
Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
25 mm Top width
Высота оси стационарного корпуса
36.5 mm
Диаметр сферического посадочного места
52 mm
Корпус резьба для крепёжных болтов
G M10
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
52 mm Diameter of spherical seat
Размер DN: диаметр сферической головки пресс-маслёнки.
6.5 mm Diameter of head sphere of grease fitting
Размер GN: резьба пресс-маслёнки.
1/4-28 SAE-LT Thread of the grease fitting
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
36.5 mm Height of spherical seat centre
Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
10 mm Foot height
Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
72.5 mm Overall height
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
56 mm Distance between attachment bolts
Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
2 mm Axial position of the housing thread
Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
1/4-28 UNF Housing thread for grease fitting
Размер Rα: угловая / радиальная позиция резьбового отверстия корпуса.
45 ° Angular position of the housing thread
Размер SWN: размер шестигранного ключа для пресс-маслёнки.
