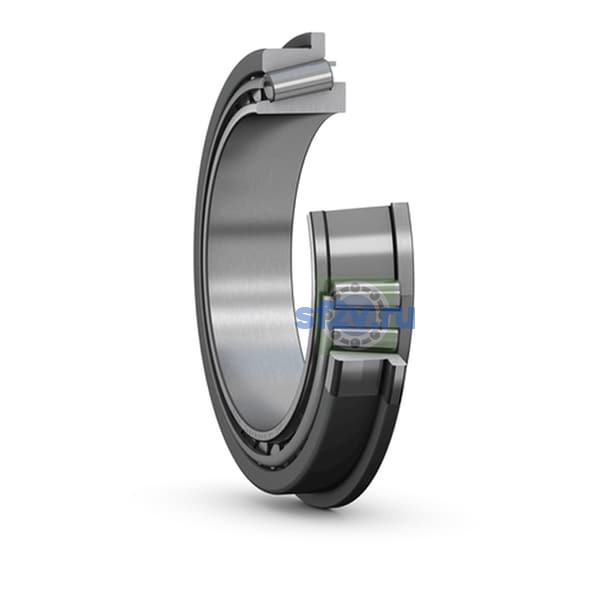

- Внутренний диаметр подшипника (диаметр отверстия d)
-
40 mm
40 mm Bore diameter
- Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
-
85 mm Diameter of flange
- Наружный диаметр подшипника D
-
80 mm
80 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 57.55 mm Shoulder diameter of inner ring
- Общая ширина T
-
19.75 mm Total width
19.75 mm
- Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
-
4 mm Width of flange
- Ширина B
-
18 mm Width of inner ring
- Ширина наружного кольца C
-
16 mm Width of outer ring
- Ширина, внутреннее кольцо
-
18 mm
- Ширина, наружное кольцо
-
16 mm
- Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
-
16.094 mm Distance side face to pressure point
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
max. 49 mm Diameter of shaft abutment
- Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
-
min. 48.5 mm Diameter of shaft abutment
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 1.5 mm Chamfer dimension of inner ring
- Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
-
min. 1.5 mm Chamfer dimension of outer ring
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 1.5 mm Radius of shaft fillet
- Серия размеров
-
3DB
- Тип отверстия
-
Cylindrical
