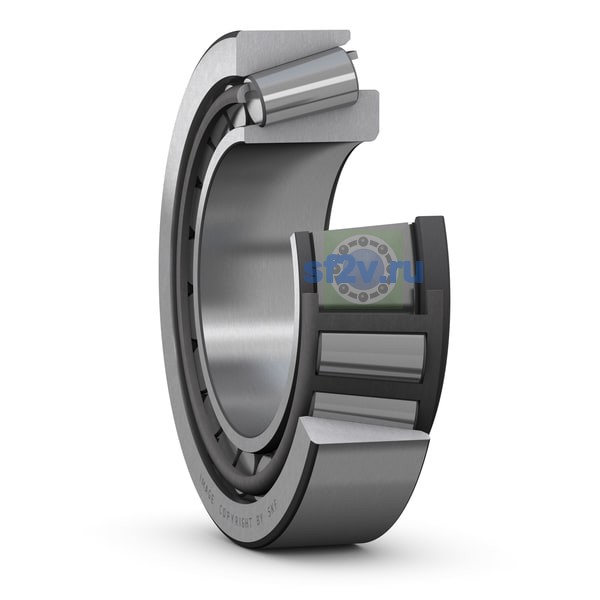

Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 87.9 mm Shoulder diameter of inner ring
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
min. 105 mm Diameter of housing abutment
Общая ширина T
30.162 mm Total width
Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
min. 4 mm Minimum width of space required in housing on large side face
Размер Cb: минимальная ширина свободного пространства в корпусе со стороны малого торца.
min. 6 mm Minimum width of space required in housing on small side face
Ширина B
30.048 mm Width of inner ring
Ширина наружного кольца C
23.812 mm Width of outer ring
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
25.064 mm Distance side face to pressure point
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 75 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 101 mm Diameter of housing abutment
min. 96 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 80 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3.5 mm Chamfer dimension of inner ring
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 3.3 mm Chamfer dimension of outer ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 3.5 mm Radius of shaft fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
