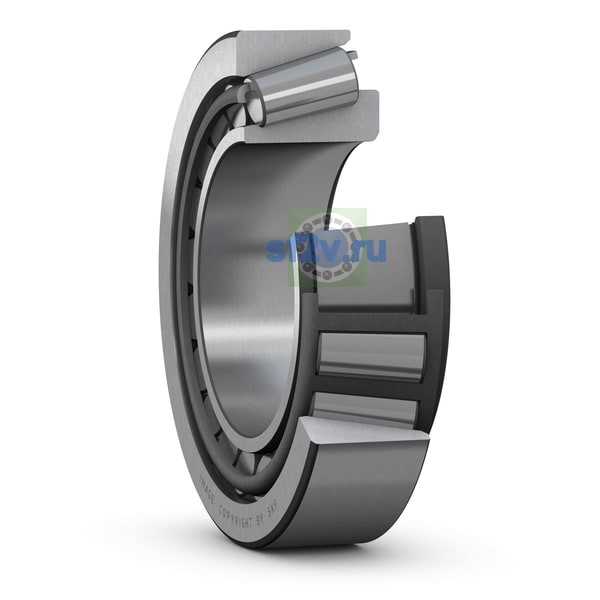

- Внутренний диаметр подшипника (диаметр отверстия d)
-
88.9 mm
88.9 mm Bore diameter
- Наружный диаметр подшипника D
-
161.925 mm
161.925 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 125.1 mm Shoulder diameter of inner ring
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
min. 153 mm Diameter of housing abutment
- Общая ширина T
-
53.975 mm Total width
55.1 mm
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
min. 8 mm Minimum width of space required in housing on large side face
- Размер Cb: минимальная ширина свободного пространства в корпусе со стороны малого торца.
-
min. 11 mm Minimum width of space required in housing on small side face
- Ширина B
-
55.1 mm Width of inner ring
- Ширина наружного кольца C
-
42.862 mm Width of outer ring
- Ширина, внутреннее кольцо
-
55.1 mm
- Ширина, наружное кольцо
-
42.862 mm
- Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
-
39.841 mm Distance side face to pressure point
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
max. 102 mm Diameter of shaft abutment
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
max. 149 mm Diameter of housing abutment
min. 134 mm Diameter of housing abutment
- Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
-
min. 103 mm Diameter of shaft abutment
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 3.5 mm Chamfer dimension of inner ring
- Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
-
min. 3.3 mm Chamfer dimension of outer ring
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 3.5 mm Radius of shaft fillet
- Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
-
max. 3.3 mm Radius of housing fillet
- Серия размеров
-
6500
- Тип отверстия
-
Cylindrical
