Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

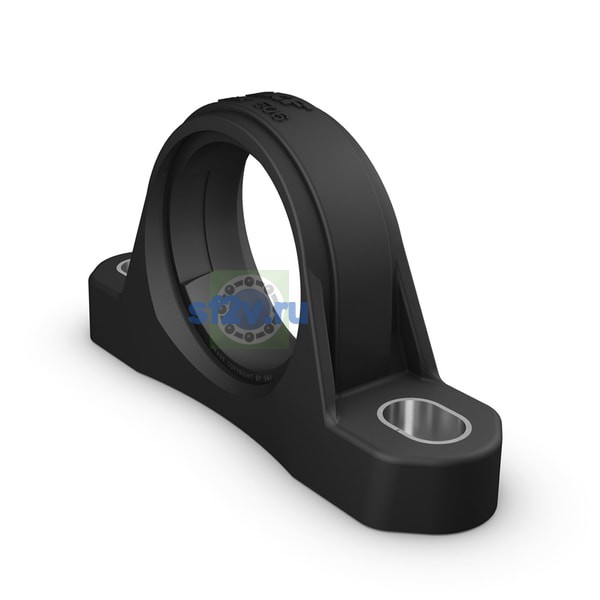

Технические данные
Все свойства
32 свойств
Размеры и геометрия
16
Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
21.5 mm Length of attachment bolt hole
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
164 mm Overall length
Корпус общая ширина
45 mm
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
45 mm Base width
Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
27 mm Top width
Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
24 mm Standout of end cover
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
14.5 mm Width of attachment bolt hole
Высота оси стационарного корпуса
47.6 mm
Диаметр сферического посадочного места
72 mm
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
72 mm Diameter of spherical seat
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
47.6 mm Height of spherical seat centre
Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
19 mm Foot height
Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
93.5 mm Overall height
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
min. 119 mm Distance between attachment bolts
max. 133 mm Distance between attachment bolts
126 mm Distance between attachment bolts
Рекомендуемый диаметр для крепёжных болтов, mm
G 12 mm
Рекомендуемый диаметр для крепёжных болтов, дюймовый
