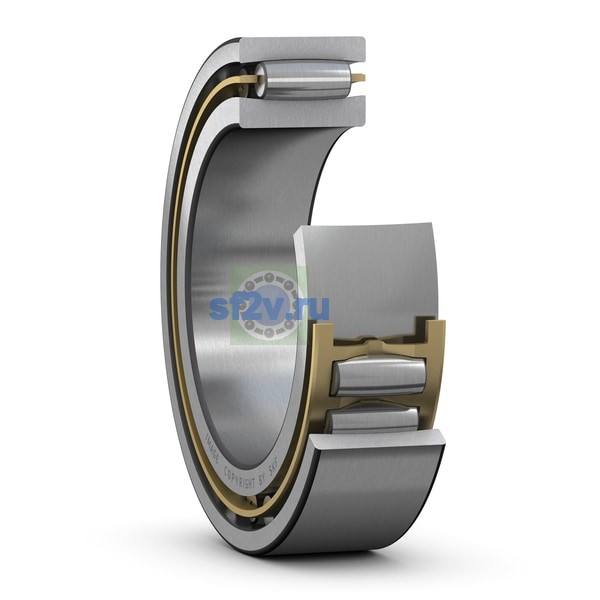

Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
min. 2.7 mm Minimum width of space required in housing
Ширина
B 200 mm
200 mm
Диаметр заплечика внутреннее кольцо
d2 ≈ 692 mm
Заплечик или диаметр выточки наружное кольцо
D1 ≈ 805 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 728 mm Diameter of shaft abutment
min. 613 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 847 mm Abutment diameter housing
min. 776 mm Diameter of housing abutment
Размер ra: максимально допустимый радиус галтели вала или корпуса.
