Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 289 mm Shoulder or recess diameter of outer ring
Наружный диаметр подшипника D
320 mm320 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 228 mm Shoulder diameter of inner ring
Ширина
104 mm
Ширина B
104 mm Width
Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры
H 3138
Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры с дюймовое отверстие
HE 3138
HA 3138
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 306 mm Abutment diameter housing
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2.5 mm Radius of fillet
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
max. 19 mm Permissible axial displacement
Размер s2: допустимое осевое перемещение либо расстояние от конца вала до торцевой крышки.
max. 9.1 mm Permissible axial displacement
Тип отверстия
Tapered 1:12
Tapered 1:12
Нагрузки, скорости и ресурс
4
Предельная частота вращения
190 r/min
190 r/min
Базовая динамическая грузоподъёмность C
C 1 700 kN
1 700 kN
Базовая статическая грузоподъёмность C0
C0 2 550 kN
2 550 kN
Предел усталостной нагрузки Cu / Pu
Pu 224 kN
Прочие характеристики
16
Возможность повторного смазывания
Without
Класс радиального внутреннего зазора
CN
Класс точности / допусков
Normal
Класс эксплуатационных характеристик SKF
SKF Explorer
SKF Explorer
Код eCl@ss
23-05-09-13
Код UNSPSC
31171505
Коэффициент внутреннего зазора
k2 0.096
Коэффициент перекоса
k1 0.115
Масса
33.5 kg33.3 kg
Наличие уплотнения
Without
Обозначение товара / номер изделия производителя

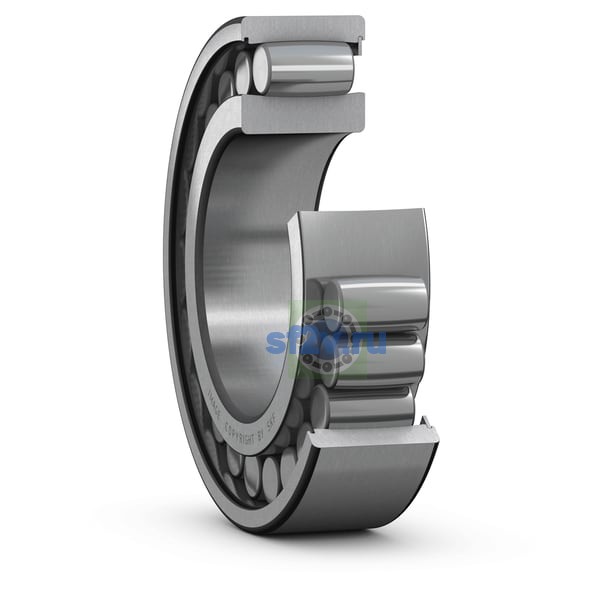

C 3138 KV
Сепаратор
None (full complement bearing)
Смазочный материал
None
Стяжная втулка, базовый исполнение / конструкция, стандарты ISO
