Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 417 mm Shoulder or recess diameter of outer ring
Наружный диаметр подшипника D
460 mm460 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 351 mm Shoulder diameter of inner ring
Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
min. 1.7 mm Minimum width of space required in housing
Ширина
118 mm
Ширина B
118 mm Width
Закрепительная втулка для нагнетание масла монтаж с HM стопорная гайка и MS стопорная скоба, метрические размеры
OH 3060 H
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 445 mm Abutment diameter housing
min. 402 mm Diameter of housing abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 4 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 3 mm Radius of fillet
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
max. 20 mm Permissible axial displacement
Тип отверстия
Tapered 1:12
Tapered 1:12
Нагрузки, скорости и ресурс
5
Базовая / эталонная частота вращения
1 100 r/min
1 100 r/min
Предельная частота вращения
1 500 r/min
1 500 r/min
Базовая динамическая грузоподъёмность C
C 2 160 kN
2 160 kN
Базовая статическая грузоподъёмность C0
C0 3 750 kN
3 750 kN
Предел усталостной нагрузки Cu / Pu
Pu 290 kN
Прочие характеристики
16
Возможность повторного смазывания
Without
Класс радиального внутреннего зазора
CN
Класс точности / допусков
Normal
Класс эксплуатационных характеристик SKF
SKF Explorer
SKF Explorer
Код eCl@ss
23-05-09-13
Код UNSPSC
31171505
Коэффициент внутреннего зазора
k2 0.095
Коэффициент перекоса
k1 0.123
Масса
70 kg72 kg
Наличие уплотнения
Without
Обозначение товара / номер изделия производителя

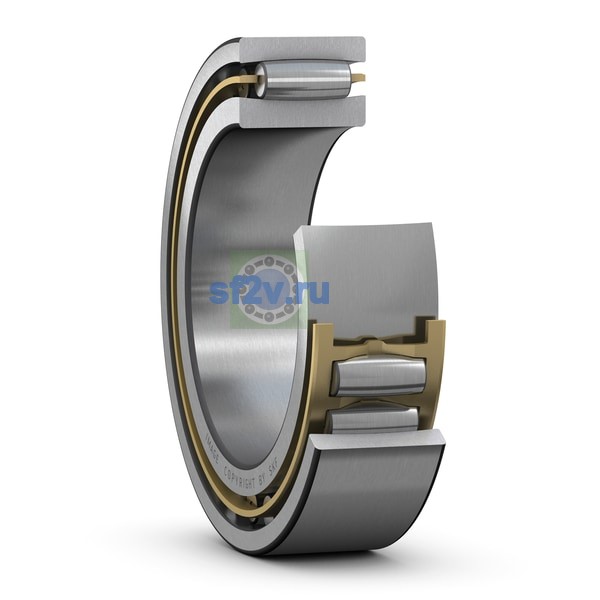

C 3060 KM
Сепаратор
Machined metal
Смазочный материал
None
Стяжная втулка, для нагнетание масла, стандарты ISO
