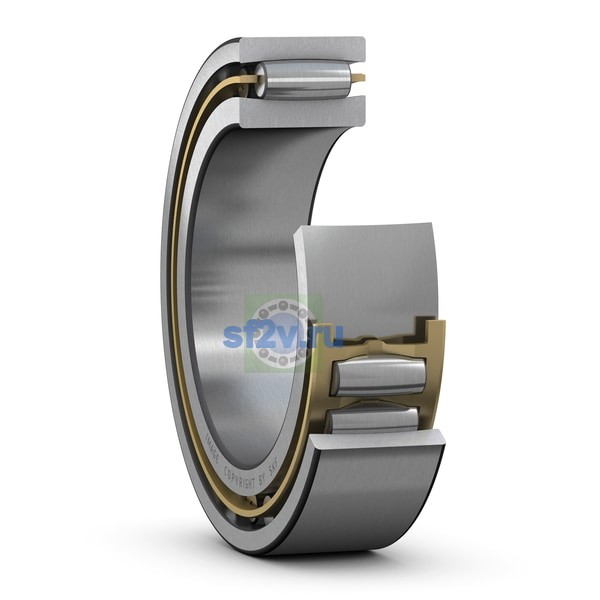

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 450 mm Shoulder or recess diameter of outer ring
Наружный диаметр подшипника D
480 mm480 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 394 mm Shoulder diameter of inner ring
Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
min. 1.6 mm Minimum width of space required in housing
Ширина
90 mm
Ширина B
90 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 409 mm Diameter of shaft abutment
min. 373 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 467 mm Abutment diameter housing
min. 435 mm Diameter of housing abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2.5 mm Radius of fillet
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
