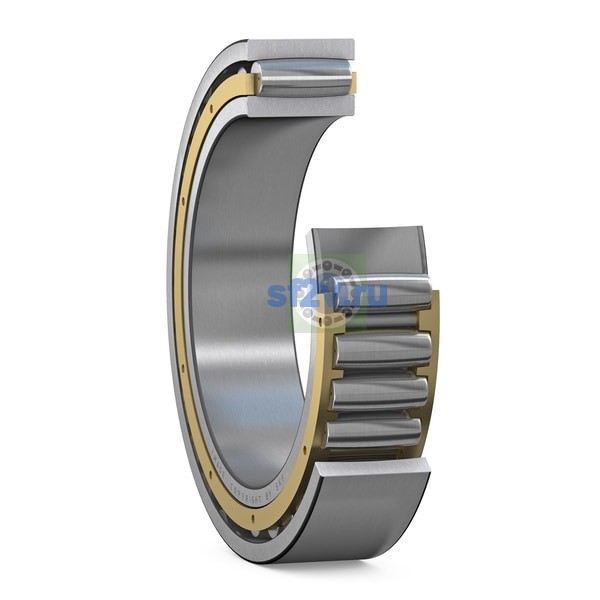

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 1 372 mm Shoulder or recess diameter of outer ring
Наружный диаметр подшипника D
1 580 mm1 580 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 1 191 mm Shoulder diameter of inner ring
Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
min. 15 mm Minimum width of space required in housing
Ширина
462 mm
Ширина B
462 mm Width
Закрепительная втулка для гидравлического монтажа с метрической стопорной гайкой KMFE
OH 31/1000 HE
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 1 532 mm Abutment diameter housing
min. 1 338 mm Diameter of housing abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 12 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 10 mm Radius of fillet
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
