Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 475 mm Shoulder or recess diameter of outer ring
Наружный диаметр подшипника D
520 mm520 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 394 mm Shoulder diameter of inner ring
Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
min. 2.1 mm Minimum width of space required in housing
Ширина
133 mm
Ширина B
133 mm Width
Закрепительная втулка для нагнетание масла монтаж с HM стопорная гайка и MS стопорная скоба, метрические размеры
OH 3068 H
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 502 mm Abutment diameter housing
min. 454 mm Diameter of housing abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 5 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 4 mm Radius of fillet
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
max. 25 mm Permissible axial displacement
Тип отверстия
Tapered 1:12
Tapered 1:12
Нагрузки, скорости и ресурс
5
Базовая / эталонная частота вращения
950 r/min
950 r/min
Предельная частота вращения
1 300 r/min
1 300 r/min
Базовая динамическая грузоподъёмность C
C 2 900 kN
2 900 kN
Базовая статическая грузоподъёмность C0
C0 5 000 kN
5 000 kN
Предел усталостной нагрузки Cu / Pu
Pu 375 kN
Прочие характеристики
16
Возможность повторного смазывания
Without
Класс радиального внутреннего зазора
CN
Класс точности / допусков
Normal
Класс эксплуатационных характеристик SKF
SKF Explorer
SKF Explorer
Код eCl@ss
23-05-09-13
Код UNSPSC
31171505
Коэффициент внутреннего зазора
k2 0.099
Коэффициент перекоса
k1 0.12
Масса
98.2 kg
Наличие уплотнения
Without
Обозначение товара / номер изделия производителя

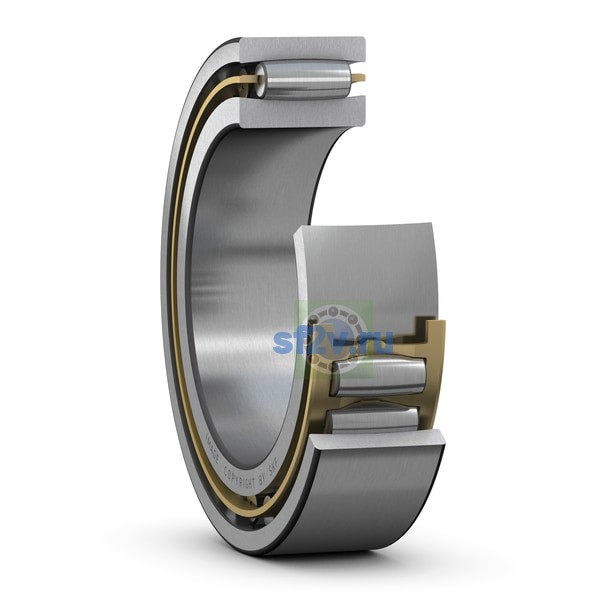

C 3068 KM
Сепаратор
Machined metal
Смазочный материал
None
Стяжная втулка, для нагнетание масла, стандарты ISO
