Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 73.1 mm Shoulder or recess diameter of outer ring
Наружный диаметр подшипника D
85 mm85 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 55.6 mm Shoulder diameter of inner ring
Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
min. 0.3 mm Minimum width of space required in housing
Ширина
23 mm
Ширина B
23 mm Width
Закрепительная втулка с метрической стопорной гайкой KMFE
H 309 E
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 78 mm Abutment diameter housing
min. 70.4 mm Diameter of housing abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Radius of fillet
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
max. 7.1 mm Permissible axial displacement
Тип отверстия
Tapered 1:12
Tapered 1:12
Нагрузки, скорости и ресурс
5
Базовая / эталонная частота вращения
7 500 r/min
7 500 r/min
Предельная частота вращения
11 000 r/min
11 000 r/min
Базовая динамическая грузоподъёмность C
C 93 kN
93 kN
Базовая статическая грузоподъёмность C0
C0 93 kN
93 kN
Предел усталостной нагрузки Cu / Pu
Pu 10.8 kN
Прочие характеристики
17
Возможность повторного смазывания
Without
Закрепительная втулка
HE 309 E
HA 309 E
Класс радиального внутреннего зазора
CN
Класс точности / допусков
Normal
Класс эксплуатационных характеристик SKF
SKF Explorer
SKF Explorer
Код eCl@ss
23-05-09-13
Код UNSPSC
31171505
Коэффициент внутреннего зазора
k2 0.128
Коэффициент перекоса
k1 0.095
Масса
0.55 kg0.532 kg
Наличие уплотнения
Without
Обозначение товара / номер изделия производителя

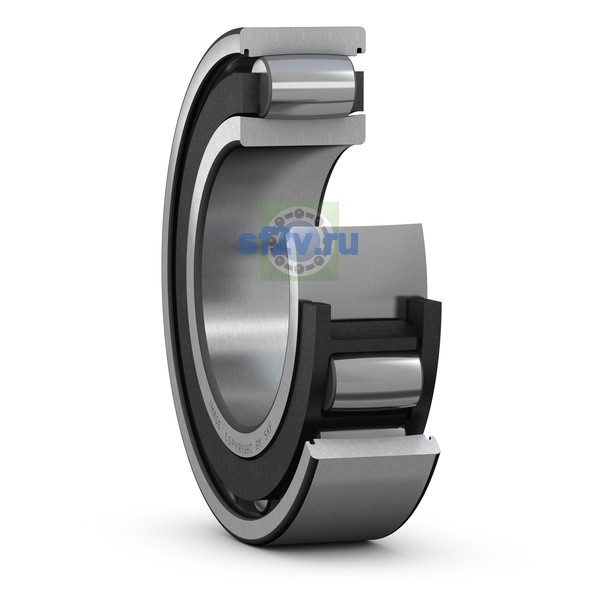

C 2209 KTN9
Сепаратор
Non-metallic
Смазочный материал
None
Стяжная втулка, базовый исполнение / конструкция, стандарты ISO
