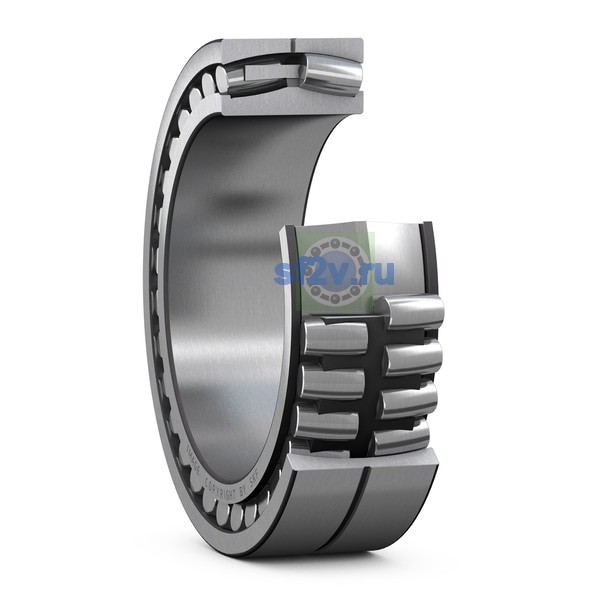

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 1 403 mm Shoulder/recess diameter of outer ring
Наружный диаметр подшипника D
1 580 mm1 580 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 1 185 mm Shoulder diameter of inner ring
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
22.3 mm Width of lubrication groove
Ширина
462 mm
Ширина B
462 mm Width
Допуски размеров
Normal
Закрепительная втулка для нагнетание масла монтаж с HM стопорная гайка и MS стопорная скоба, метрические размеры
OH 31/1000 H
Класс допусков размеров
Normal
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 1 532 mm Diameter of housing abutment
Размер K: диаметр смазочного или крепёжного отверстия.
12 mm Diameter of lubrication hole
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 12 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
