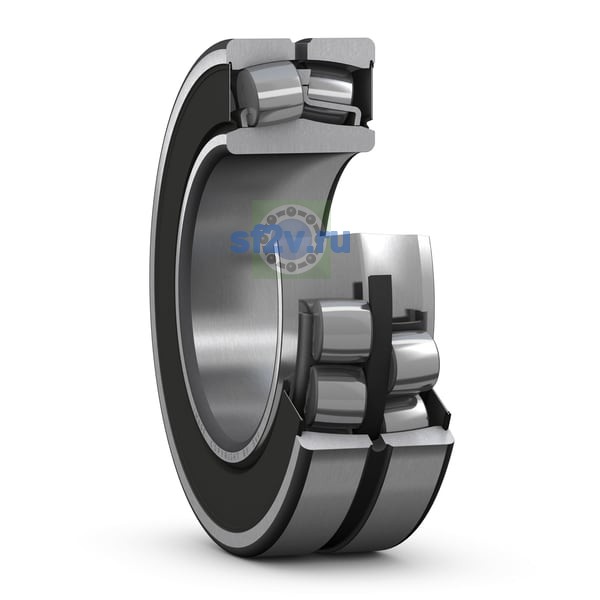

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 163 mm Shoulder/recess diameter of outer ring
Наружный диаметр подшипника D
180 mm180 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 114 mm Shoulder diameter of inner ring
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
8.3 mm Width of lubrication groove
Ширина
55 mm
Ширина B
55 mm Width
Допуски размеров
Normal
Закрепительная втулка с или N стопорная гайка и W стопорная шайба, дюймовые размеры
SNW 120X3.7/16
SNW 120X3.3/8
SNW 120X3.1/2
Закрепительная втулка с метрической стопорной гайкой KMFE
H 2320 E
Класс допусков размеров
Normal
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 114 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 168 mm Diameter of housing abutment
Размер K: диаметр смазочного или крепёжного отверстия.
4.5 mm Diameter of lubrication hole
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
