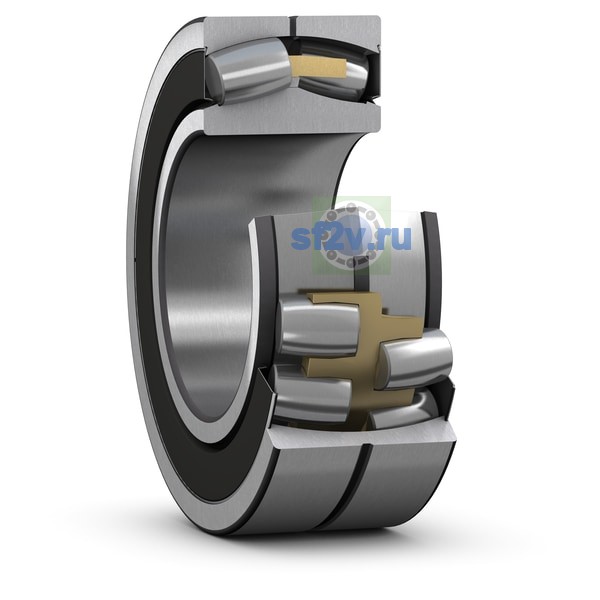

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 664 mm Shoulder/recess diameter of outer ring
Наружный диаметр подшипника D
720 mm720 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 513 mm Shoulder diameter of inner ring
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
22.3 mm Width of lubrication groove
Ширина
226 mm
Ширина B
226 mm Width
Допуски размеров
Normal
Класс допусков размеров
Normal
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 513 mm Diameter of shaft abutment
min. 466 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 694 mm Diameter of housing abutment
Размер K: диаметр смазочного или крепёжного отверстия.
12 mm Diameter of lubrication hole
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
