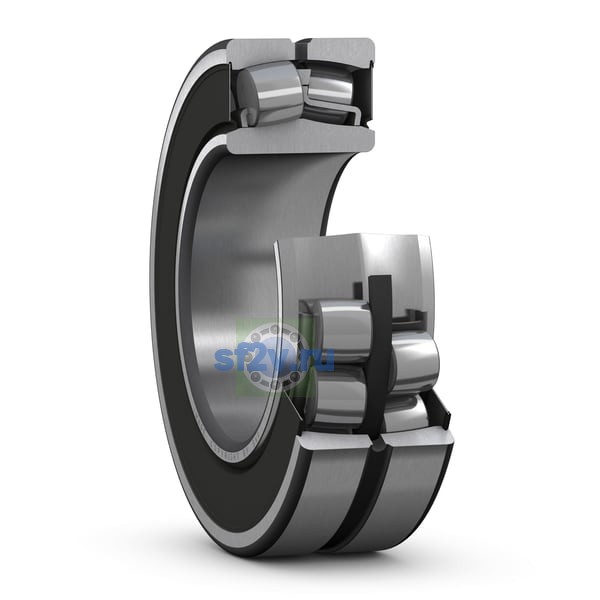

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 101 mm Shoulder/recess diameter of outer ring
Наружный диаметр подшипника D
110 mm110 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 69.7 mm Shoulder diameter of inner ring
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
6 mm Width of lubrication groove
Ширина
34 mm
Ширина B
34 mm Width
Допуски размеров
Normal
Закрепительная втулка с метрической стопорной гайкой KMFE
H 312 E
Класс допусков размеров
Normal
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 101 mm Diameter of housing abutment
Размер K: диаметр смазочного или крепёжного отверстия.
3 mm Diameter of lubrication hole
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.5 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
