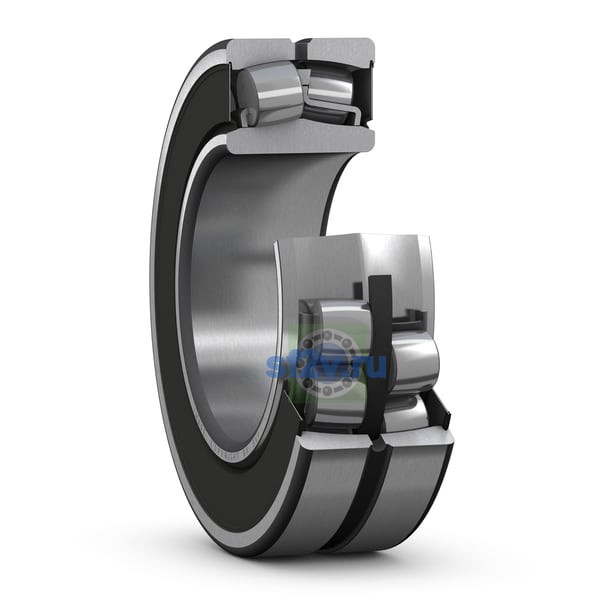

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 77.8 mm Shoulder/recess diameter of outer ring
Наружный диаметр подшипника D
85 mm85 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 52.4 mm Shoulder diameter of inner ring
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
6 mm Width of lubrication groove
Ширина
28 mm
Ширина B
28 mm Width
Допуски размеров
Normal
Закрепительная втулка с или N стопорная гайка и W стопорная шайба, дюймовые размеры
SNW 9X1.7/16
SNW 9X1.3/8
SNW 9X1.1/2
Закрепительная втулка с метрической стопорной гайкой KMFE
H 309 E
Класс допусков размеров
Normal
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 78 mm Diameter of housing abutment
Размер K: диаметр смазочного или крепёжного отверстия.
3 mm Diameter of lubrication hole
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
