Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 83.4 mm Shoulder/recess diameter of outer ring
Наружный диаметр подшипника D
100 mm100 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 57.6 mm Shoulder diameter of inner ring
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
6 mm Width of lubrication groove
Ширина
36 mm
Ширина B
36 mm Width
Допуски размеров
Normal
Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры
H 2309
Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры с дюймовое отверстие
HE 2309
HA 2309
Закрепительная втулка с или N стопорная гайка и W стопорная шайба, дюймовые размеры
SNW 109X1.7/16
Класс допусков размеров
Normal
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 91 mm Diameter of housing abutment
Размер K: диаметр смазочного или крепёжного отверстия.
3 mm Diameter of lubrication hole
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.5 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1.5 mm Radius of fillet
Тип отверстия
Tapered 1:12
Tapered 1:12
Нагрузки, скорости и ресурс
5
Базовая / эталонная частота вращения
5 300 r/min
5 300 r/min
Предельная частота вращения
7 000 r/min
7 000 r/min
Базовая динамическая грузоподъёмность C
C 190 kN
190 kN
Базовая статическая грузоподъёмность C0
C0 183 kN
183 kN
Предел усталостной нагрузки Cu / Pu
Pu 19.3 kN
Прочие характеристики
19
Возможность повторного смазывания
With
Граничный коэффициент e
e 0.37
Класс допуска биения
P5
Класс радиального внутреннего зазора
CN
Класс точности / допусков
Normal
Класс эксплуатационных характеристик SKF
SKF Explorer
SKF Explorer
Код eCl@ss
23-05-09-11
Код UNSPSC
31171510
Масса
1.35 kg
Наличие уплотнения
Without

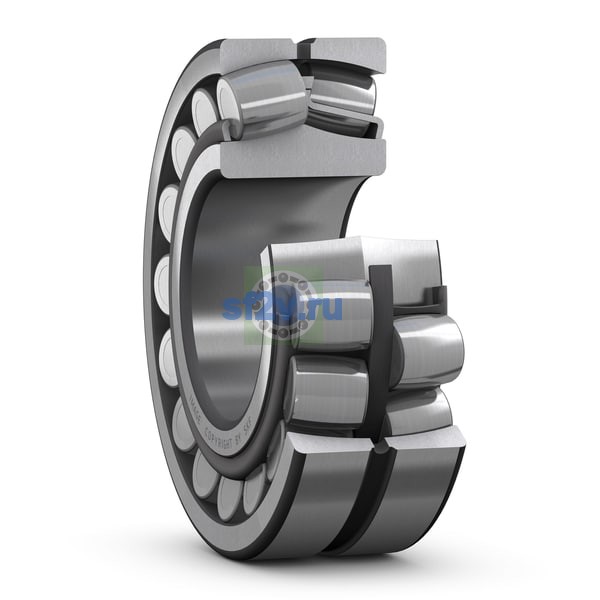

Обозначение товара / номер изделия производителя
22309 EK
Радиальное биение
P5
Расчётный коэффициент
Y0 1.8
Y2 2.7
Y1 1.8
Рекомендуемый угол затяжки для стопорная гайка
α 130 °
Сепаратор
Sheet metal
Смазочный материал
None
Стяжная втулка, базовый исполнение / конструкция, стандарты ISO
