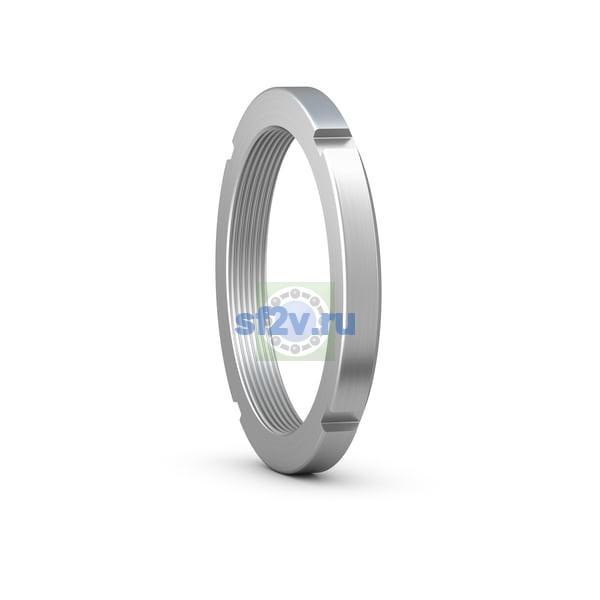

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
34.95 mm
Наружный диаметр подшипника D
52.527 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
46.05 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 52.527 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
4.521 mm Width locating slot
Ширина
11.379 mm
Ширина B
11.379 mm Width
SKF крючковый ключ для SNL корпуса, размер 7
HN 7/SNL
SKF крючковый ключ, размер 7
HN 7
SKF регулируемый крючковый ключ, размер 5-8
HNA 5-8
Обозначение резьбы
1.376-18
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
34.95 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
2.642 mm Depth locating slot
