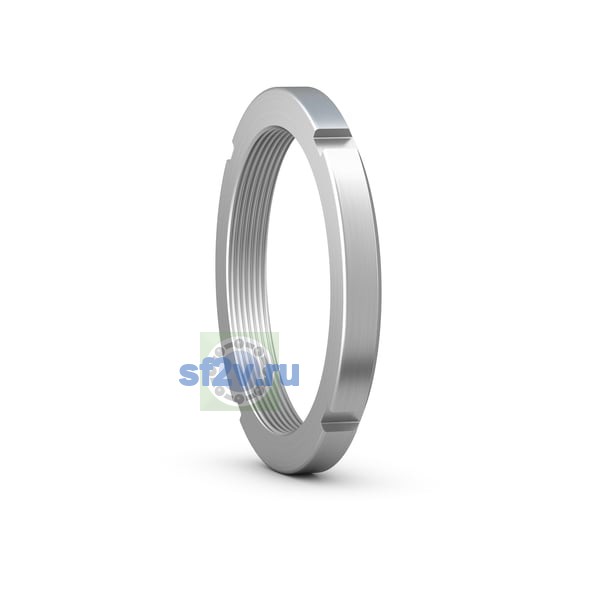

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
119.786 mm
Наружный диаметр подшипника D
155.702 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
144.475 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 155.702 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
12.319 mm Width locating slot
Ширина
20.904 mm
Ширина B
20.904 mm Width
SKF крючковый ключ для SNL корпуса, размер 24
HN 24/SNL
SKF регулируемый крючковый ключ, размер 14-24
HNA 14-24
Обозначение резьбы
4.716-12
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
119.786 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
5.029 mm Depth locating slot
Ударный ключ, размер 23-30
TMFN 23-30
