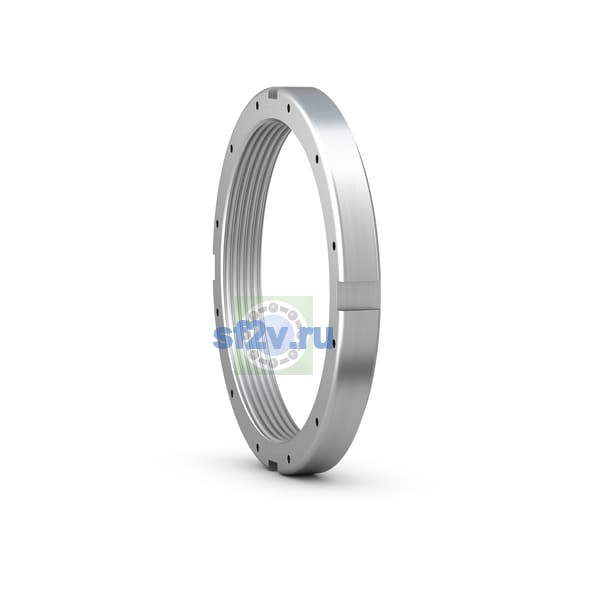

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
560.019 mm
Наружный диаметр подшипника D
649.427 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
609.6 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
612.394 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 649.427 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
40.767 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
89.205 mm Width including locking plate
Ширина
75.006 mm
Ширина B
75.006 mm Width
Обозначение резьбы
22.048-4
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
560.019 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
20.904 mm Depth locating slot
Ударный ключ, размер 500-600
TMFN 500-600
