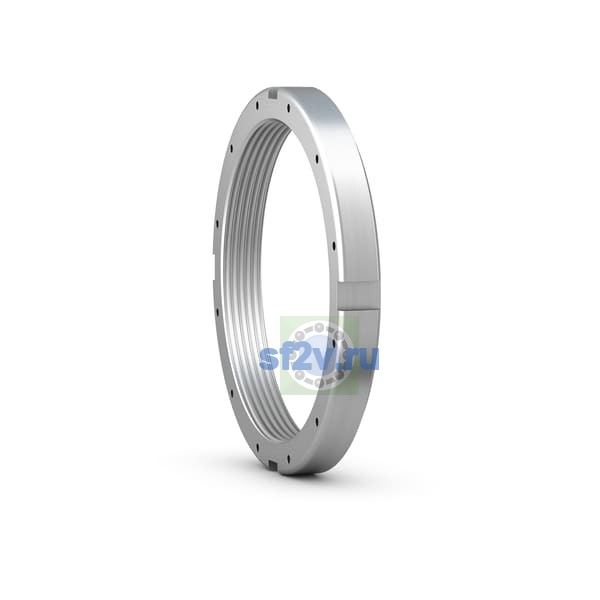

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
530.022 mm
Наружный диаметр подшипника D
630.377 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
590.55 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
593.344 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 630.377 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
40.767 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
82.55 mm Width including locking plate
Ширина
68.656 mm
Ширина B
68.656 mm Width
Обозначение резьбы
20.867-4
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
530.022 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
20.904 mm Depth locating slot
Ударный ключ, размер 500-600
TMFN 500-600
